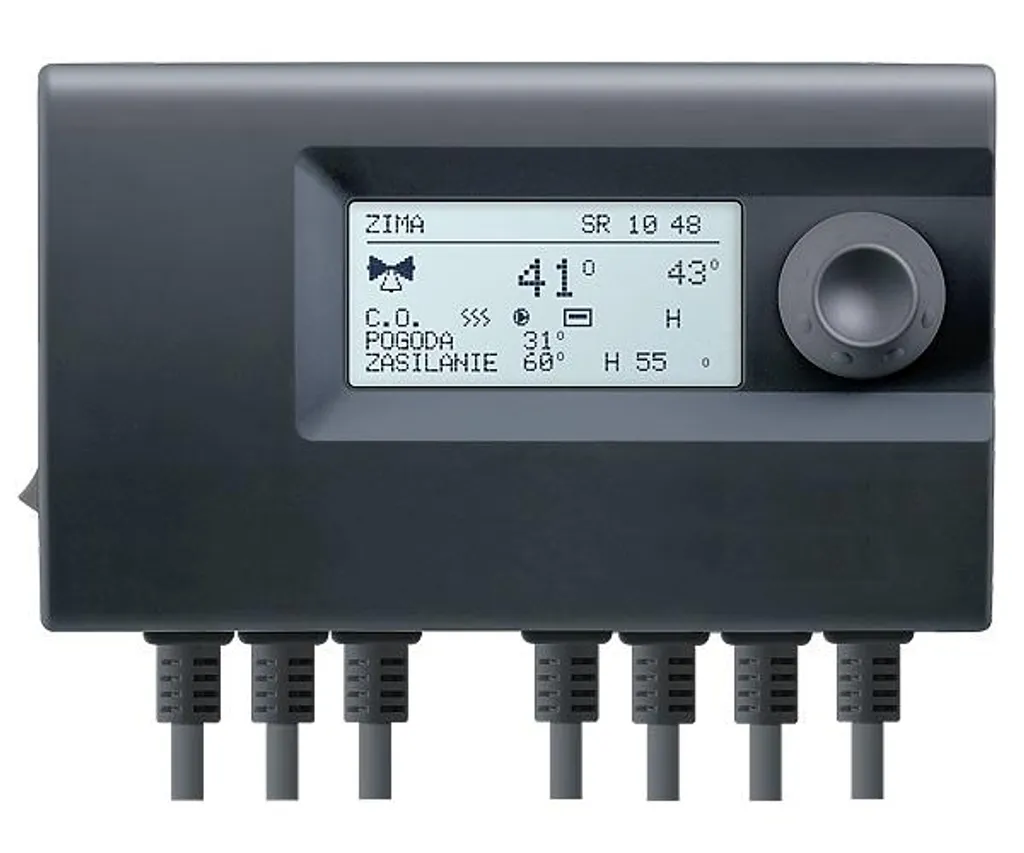

Euro 12M Witterungsgeführte Mischerregelung

EURO 12M Witterungsgeführte Mischerregelung

EURO12M ist eine Mikroprozessor gesteuerte Regelung zur Ansteuerung eines Mischventils abhängig
wahlweise der Außentemperatur mittels mitgeliefertem Außenfühler oder Raumtemperatur über einen Optionalen
2 Punkt Raumthermostaten.

Die Umwälzpumpe kann hier bei Bedarf auch mit angesteuert werden.
Die Temperaturen werden anhand eines PI-Algorithmus (Propotional Integral) geregelt.
Dies ermöglicht eine möglichst Schnelle und genaue Regelung bei unterschiedlichen
Belastungen. Bei Bedarf ist es möglich einen beliebigen Raumthermostaten mit an die Regelung
anzuschließen (Potenzialfrei). Über die einstellbare Hystererse kann der ein und Ausschaltpunkt klar definiert werden.
Der Regler verfügt über einen Korrektureinstellung um die Fühlerwerte perfekt abgestimmt werden können.

Das Einsatzgebiet: Nachrüstung des Gemischten Heizkreises über eine Witterungsgeführte Regelung

Top Features:

• Witterungsgeführt oder Raumgeführt einsetzbar
• Grafikdisplay
• einstellbare Vorlauf/Rücklauftemperatur
• einstellbares Wochenprogramm (stündlich)
• de
• Anschluss eines Raumthermostates möglich
• Anti Stopp Funktion
• Temperatur Messwert Korrektur
• Frostschutzfunktion
• Deutsche Menüführung

Technische Daten

Angesteuerte Geräte	Mischermotor und Heizkreispumpe
Spannungsversorgung	230 V 50 Hz
Maximale Ausgangsleistung	1 A 230 V 50 Hz
Maximaler Verbrauch	3 W
Messbereich	von -30ºC bis +100ºC
Einstellbarer Temperaturbereich	von +10ºC bis +90ºC
Messgenauigkeit	1ºC
Einstellbereich Hysterese	2ºC – 10ºC
Visuelle Anzeige	Beleuchtetes LCD Display
Umgebungstemperatur	von +5ºC bis +40ºC
Lagerungs Temperatur	von 0ºC bis +65ºC
Schutzklasse	Ip40, Schutzklasse 2
Farbe	Schwarz
Montage	Wand
Gewicht mit kabeln	0.92 kg
Kabel länge Netzkabel	1,5m
Versorgung Umwälzpumpe	1,5m
Versorgung Mischer	3m
Vorlauf/Rücklauf Fühler	3m
Kesselfühler:	3m
	gemäß EMC und LVD Niederspannungsrichtlinien RoHs
	2 Jahre
Abmessungen (B/H/T) mm	150/90/52

Lieferumfang:

2x Fühler (fest verdrahtet) TYP NTC 3K Ohm
1x Außenfühler
1x Netzkabel (Fest verdrahtet)
