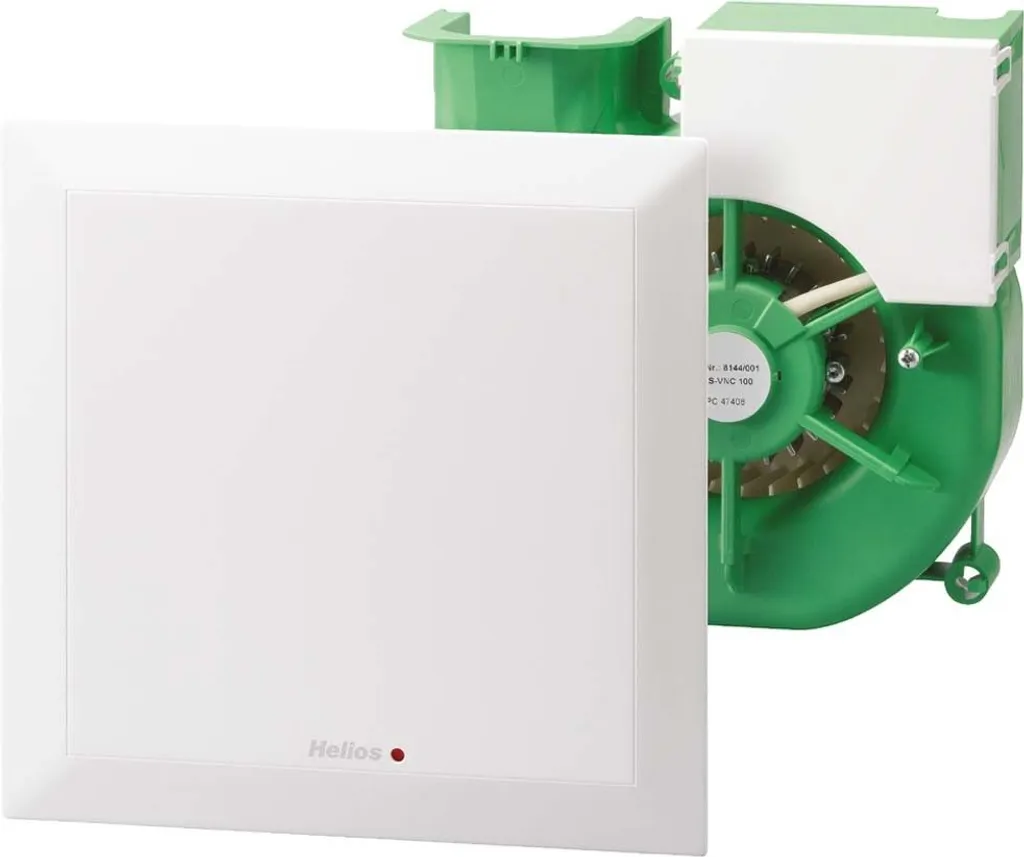

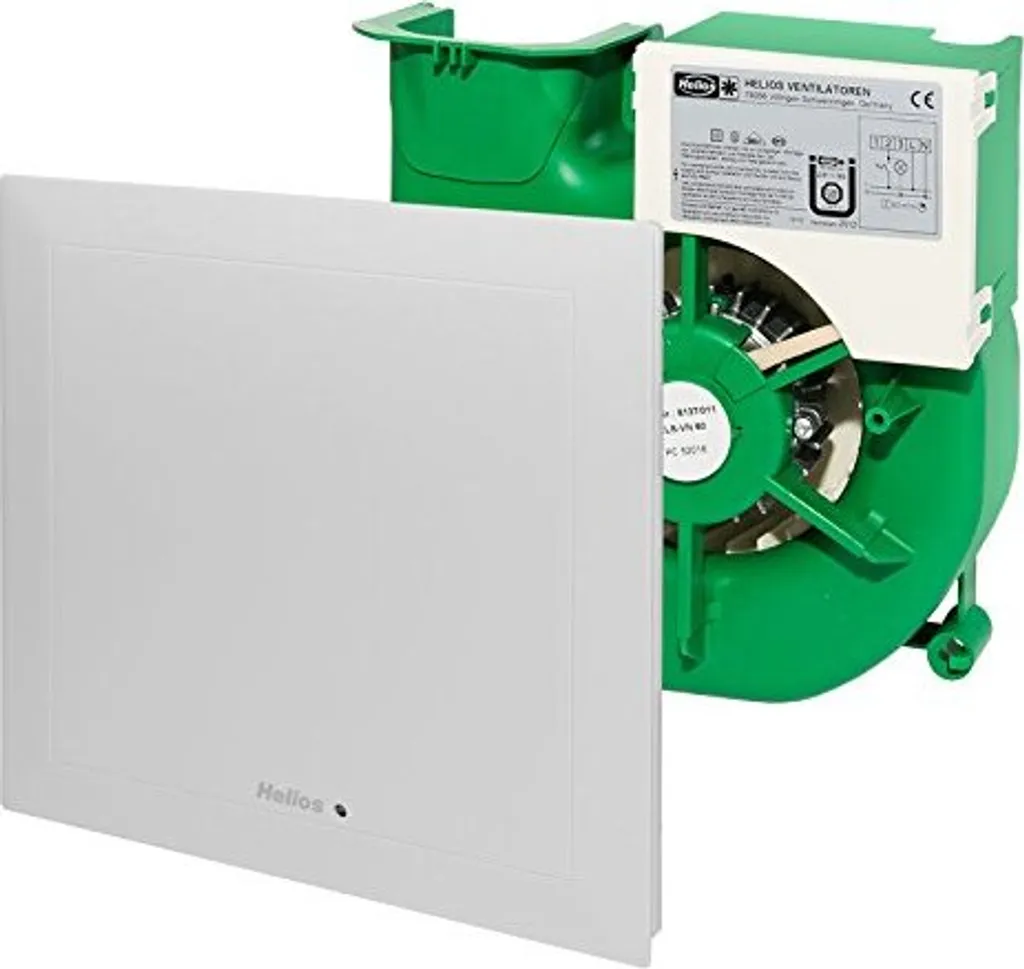

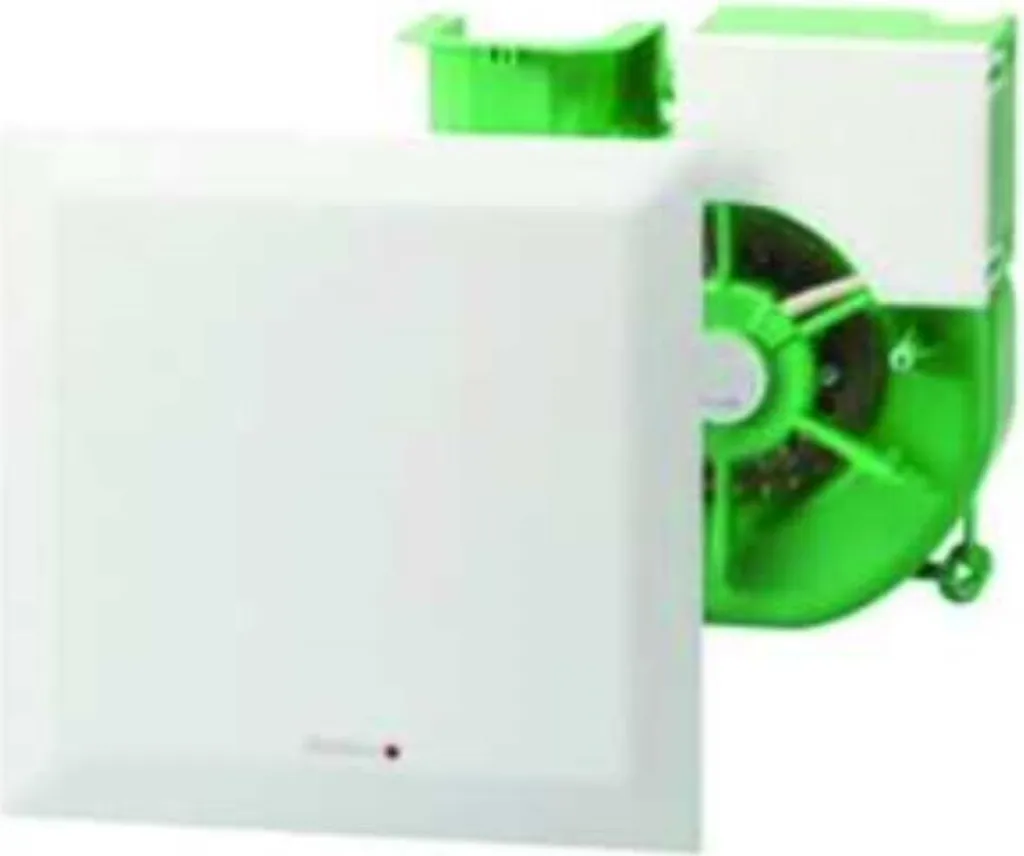

Helios ELS-VN 60 Ventilatoreinsatz Mit Fassade

Helios Ventilatoren Ventilatoreinsatz ELSVN60

Hersteller:Helios Ventilatoren
Bezeichnung:Ventilatoreinsatz
Typ:ELSVN60
Nennweite:80 mm
Volumenstrom:60 m³/h
Farbe:weiß
Mediumtemperatur:0..40 °C
Montageart:Aufputz/Unterputz
Bemessungsspannung:230 V
Netzfrequenz:50 Hz
Zusammenstellung:sonstige
Nennstrom:0,13 A
Drehzahl:1064 1/min
Werkstoff des Gehäuses:Kunststoff
Breite:260 mm
Höhe:260 mm
Tiefe:130 mm

Helios Ventilatoren Ventilatoreinsatz ELSVN60: weitere Details

Ventilator-Einsatz mit 60 m3/h Volumenstrom mit integriertem Nachlauf, Nachlaufzeit auf ca. 6, 15, 21 Min. einstellbar, Anlaufverzögerung ca. 45 Sek. (fest eingestellt). Betriebsbereite Lieferung mit flacher Innenfassade (alpinweiß) und ultraSilence® Technologie. Serienmäßig mit Dauerfilter und Filterreinigungsanzeige. Integrierte Steckverbindung, für elektrischen Anschluss. Schutzisoliert, Klasse II, IP X5. Für Installation im Bereich 1 von Nassräumen. Wartungsfreier, kugelgelagerter Energiesparmotor 230 V, 50 Hz, 18 W. Schallleistung 39 dB (A), Schalldruck 35 dB(A).* * bei AL = 10 m2 äquivalenter Absorptionsfläche in Kombination mit Gehäusetype ELS-GU, Ausblas seitlich. Angabe nach DIN 18017, T.3, Ausgabe 1990, Ziff. 6.2.4. Fußnote 3. Einsatzgebiet Zur Lüftung von Räumen wie vor. Mit Nachlauffunktion für fensterlose Räume. Steuerung über Lichtschalter. Technische Daten Nachlaufzeit: 6, 15, 21 Min. Volumenstrom ca. m³/h: 60 Leistungsaufnahme ca. Watt: 18 Schalldruckpegel 1) ca. dB(A) bei 10 m² äquivalenter Absorptionsfläche: 35 Schallleistungspegel 1) LWA ca. dB(A): 39 Elektrischer Anschluss: 230 V, 50Hz Elektrische Zuleitung in mm²: NYM-O 3 x 1,5 Schutzklasse II ohne PE Anschluss nach Schaltplan-Nr.: SS-875 Alle Leistungs- und Geräuschangaben nach DIN 24163, DIN 24166, DIN 45635, DIN 44974 1) in Kombination mit Gehäusetype ELS-GU, Ausblas seitlich.

Geliefert wird: Helios Ventilatoreinsatz ELSVN60, Verpackungseinheit: 1 Stück, EAN: 4010184081371

HELIOS Ventilatoreinsatz Helios ELS-VN 60 m.Fassade u.Nachlauf

• Ventilatoreinsatz mit Fassade und Nachlauffunktion V = 60 cbm/h
• Ventilator-Einsatz *ultraSilence* mit integriertem Nachlauf, 60 mÚ/h Volumenstrom
• Spiralgehäuse mit aerodynamisch und akustisch optimiertem Radial-Laufrad, hoher Druckreserve und niedrigem Geräuschpegel
• Schallschutz entspr. DIN 4109 T.2
• Werkzeuglose Einschubmontage unter gleichzeitigem elektrischem Kontaktschluss der Steckkupplung
• Energiesparender Kondensatormotor in geschlossenem Aluminiumgussgehäuse
• Wartungsfreie Kugellager für 40.000 Betriebsstunden
• Flache, elegante Fassade, raumseitig – mehrfach Design prämiert – aus hochwertigem Kunststoff, Alpinweiß
• Luftfilter (Klasse G2) als Dauerfilter (spülmaschinenfest) unter der aufklappbaren, geschlossenen Frontplatte.
• Integrierte Filter-Verschmutzungsanzeige mit optischem Warnhinweis für anstehende Reinigung

Steuerung:
Nach Bedarf, über handelsüblichen Ein-/Ausschalter (parallel mit Raumlicht), mit Nachlauffunktion: Nachlaufzeit ca. 6, 15, 21 Min.(einstellbar), Anlaufverzögerung ca. 45 Sek. (fest eingestellt).
Ÿ
Leistung:
Planmäßiger Volumenstrom = 60 mÚ/h bei 260 Pa Druckreserve
Ÿ
Geräusch:
Schalldruck bei AL = 10m² = 35 dB(A) Schallleistung 39 dB(A)
Ÿ
Schutzart:
IPX5 (strahlwassergeschützt), schutzisoliert, geeignet zum Einbau im Bereich 1 von Nassräumen
Ÿ
Elektrische Daten:
230 V, 50 Hz, 18 Watt, Zuleitung: NYM-O, 3×1,5mm²
Ÿ
Fabrikat: Helios
Art.-Nr.: 08137
Typ:ELS-VN 60

Helios Ventilator-Einsatz -ultraSilence- mit integriertem Nachlauf, 60 m³/h Volumenstrom Spiralgehäuse mit aerodynamisch und akustisch optimiertem Radial-Laufrad, hoher Druckreserve und niedrigem Geräuschpegel. Schallschutz entspr. DIN 4109 T.2. Werkzeuglose Einschubmontage unter gleichzeitigem elektrischem Kontakt- schluss der Steckkupplung. Energiesparender Kondensatormotor in geschlossenem Aluminiumgussgehäuse. Wartungsfreie Kugellager für 40.000 Betriebsstunden. Flache, elegante Fassade, raumseitig – mehrfach Design prämiert – aus hochwertigem Kunststoff, Alpinweiß. Luftfilter (Klasse G2) als Dauerfilter (spülmaschinenfest) unter der aufklapp- baren, geschlossenen Frontplatte. Integrierte Filter-Verschmutzungs- anzeige mit optischem Warnhinweis für anstehende Reinigung. Steuerung: Nach Bedarf, über handelsüblichen Ein- /Ausschalter (parallel mit Raumlicht), mit Nachlauffunktion: Nachlaufzeit ca. 15 Min., Anlaufverzögerung ca. 45 Sek. Sollte das Gerät über einen Festanschluss verfügen, so ist ein Fachbetrieb mit der Installation zu beauftragen. Bei Geräten deren Nennleistung mehr als 12KW beträgt, wird eine Zustimmung Ihres Netzbetreibers erforderlich. Hierzu wenden Sie sich bitte vor der Installation an den Netzbetreiber oder an ein in das Installateurverzeichnis des Netzbetreibers eingetragenes Installationsunternehmen. Ein solches Installationsunternehmen ist Ihnen dabei behilflich die erforderliche Zustimmung des jeweiligen Netzbetreibers einzuholen.
